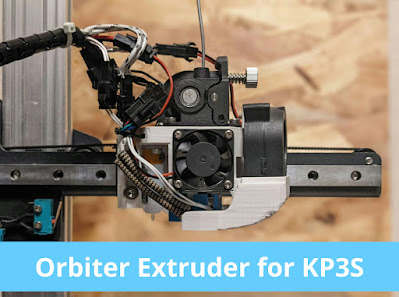

モデル公開先 https://www.thingiverse.com/thing:5207051 ストックホットエンドと比較した特徴 ■利点 ・軽量 ・フィラメントパスが短い ・メンテナンス性が高い ・ノズルファンの性能が高い ■欠点 ・GHOST5専用設計のホットエンドなので入手先がFlyingBearしかない ・ヒートブレイクの選択肢も少ない 部品表（BOM） 【印刷パーツ】 Aパーツ（Xキャリッジ） Bパーツ（ファンダクト） Cパーツ（ホットエンドのカップリング） ※オフセット31種類 【購入するもの】 Orbiter Extruder v1.5    1個 Ghost5純正ホットエンド    1個 https://ja.aliexpress.com/item/1005001405511170.html?spm=a2g0o.store_pc_groupList.8148356.17.5a831f6bEBraZq (Flying bear Storeで保守部品として売られているものHaldis版のbi-metalヒートブレイクとセットになったものは非推奨) M3 ナット　6個 M3 ワッシャー    4個 キャップボルト M3 10mm    2個 キャップボルト M3 15mm    6個 キャップボルト M3 20mm    1個 キャップボルト M3 25mm    1個 皿ネジ M3 10mm     2個 4020ブロアファン     1個 3010軸流ファン    1個（ストック品を流用可能） JST_SMコネクタ 【任意品】 BLtouch    1個 V6ヒーティングブロック+ノズル    1個 組み立て Aパーツにビニタイを通しておきます 印刷時にサポートがつかないように注意しましょう 次にAパーツ、Bパーツにナットを接着剤で固定します ナットを接着剤で固定します アロンアルファを少量垂らして、 （…多すぎやろ） ナットを挿入 一度ボルトで引っ張り固定します ファンを取り付けます ホットエンドとCパーツを皿ネジM3_10mmで固定します PTFEチューブが通ることを確認します。通ら無い場合はドリルとかで整えてください OrbiterとCパーツ、ホットエンドを一旦固定します OrbiterとCパーツとホットエンドだけを固定してPTFEチューブを奥

Ender-3にBltouchクローンを入れた話 ■やってしまった Ender-3のヒートベッドを外部mosfetに改造した際に、ヒートベッドを取り外して戻したのだが、その際にネジをあまり閉めず、ベッドが高いままホーミングをしてノズルとベッドの衝突事故を起こしてしまい、PEIステンレスシートは無惨にもズタズタになってしまった その後なんかインフィル模様が壁にガッツリ出たり 積層面がめちゃめちゃ荒れたりして 何事かと思ったら ヒートブレイクが大きくひん曲がっていた 最近流行りの45度ホットエンドかな？ バイメタルヒートブレイクはお高いのでプライヤーで曲げ直してワンチャン使えるかと思ってやってみたらそのまま使えたので良しとしている ■重い腰を上げて改造する そんなこんなで、「再発防止にBLtouch入れてぇな」「ついでにノズルの最大温度も300℃にしてぇな」と言う感じになって、arlinコンパイルするのもクソだるいのでKlipper化も同時に行うことにした BLtouchを取り付ける Sovol SV01のXキャリッジにはBLtouchマウント用のネジ穴があるのでマウントブラケットを印刷すればよい Thingiverse.comで適当に落としてきたものをそのまま使おうとしたがあまり好みでなかったのでそれから寸法だけ採寸して作り直した 　sovol sv01 bltouch mount 　 https://www.thingiverse.com/thing:5019625 BLtouchの配線は、不要になったUSBケーブルを利用する シールド付きでいい感じの電線になってるので都合が良い これはハズレ 電源用電線が太くない 右側の用に電源線の太いものを探して使う 4芯だがシールドもGNDとして使うので丁度よくなる コネクタを結んだら完成 Bltouch側にSMの5Pコネクタ、マザーボード側サーボとエンドストップにＸＨの3Ｐを使用した 最近ホットエンド付近のコネクタはSMコネクタで統一してる KP3Sのホットエンド周りは全部SMコネクタになった モーター用に変換コネクタも作った ぶっ壊れたビルドプレートを新品に交換 テクスチャ付きのPEI粉体塗装を買ってみた ベッドはハンドルノブを廃止 シリコンスペーサーとナイロンロックナットに変更して動かないようにした ココだけちょっと加工
